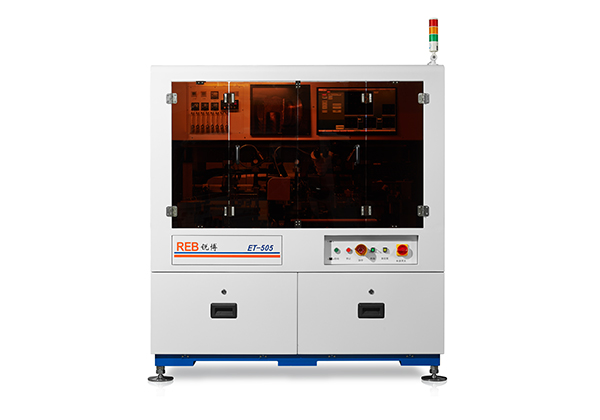

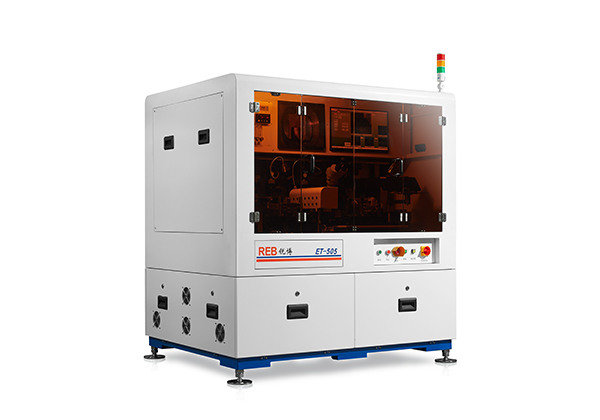

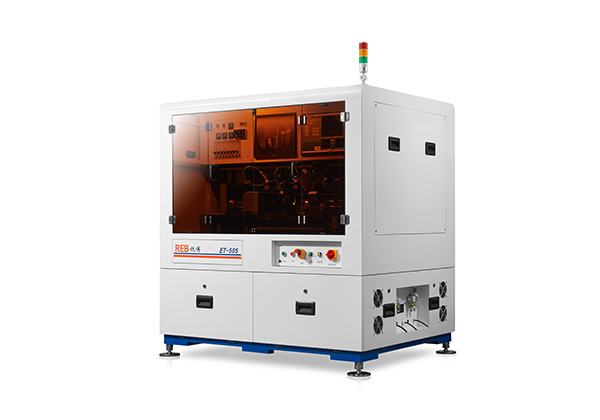

高精度共晶机
ET-505
设备特点
● 可在同一管座上同时完成热沉与芯片两种物料的共晶工艺，简化封装流程，提高成品良率
● 管座来料实现流水线上下料方式，有效提升生产效率
● 物料视觉识别定位，经过位置及角度补偿，保证贴装精度
设备参数
| 系统精度 | |
| 贴装精度 | ±10 μm |
| 角度精度 | ±1° |
| 速度 | |
| 每小时产量 / UPH | 480 颗/每小时 |
| 邦头 | |
| 数量 | X/Y:±0.1μm|Z:+1μm|θ:0.01° |
| 功能 | 10-200g |
| 解析度 | X/Y: ±0.5 |
| 固晶压力 | 10-50 g |
| 物料处理能力 | |
| 适用封装 | TO 9, TO 38, TO 46, TO 56, TO 60 |
| 管座上料 | 料盘或模条 |
| 热沉上料 | 6″ Wafer |
| 芯片上料 | 6″ Wafer |
| 尺寸和重量 | |
| 尺寸 | 1640 × 1320 × 1820 mm |
| 重量 | 1200 kg |
